企業(yè)名稱：成都蜀禹建筑防水工程有限責(zé)任公司
聯(lián)系人：劉先生
電 話：400-8356112
手 機：13982095390
郵 箱：cdsyfs@163.com
地 址：四川省成都市成華區(qū)建設(shè)北路三段26號1棟2單元19層12號
工業(yè)廠房作為生產(chǎn)經(jīng)營的重要場所，其建筑結(jié)構(gòu)的可靠性直接關(guān)系到生產(chǎn)安全和運營效率。在眾多建筑構(gòu)件中，屋面對建筑內(nèi)部空間起著至關(guān)重要的保護作用，尤其是防水性能的優(yōu)劣，直接影響廠房的正常使用和壽命。混凝土結(jié)構(gòu)廠房屋面，特別是斜坡非上人屋面，由于其特殊的使用環(huán)境和功能要求，面臨著更為嚴(yán)苛的防水挑戰(zhàn)。

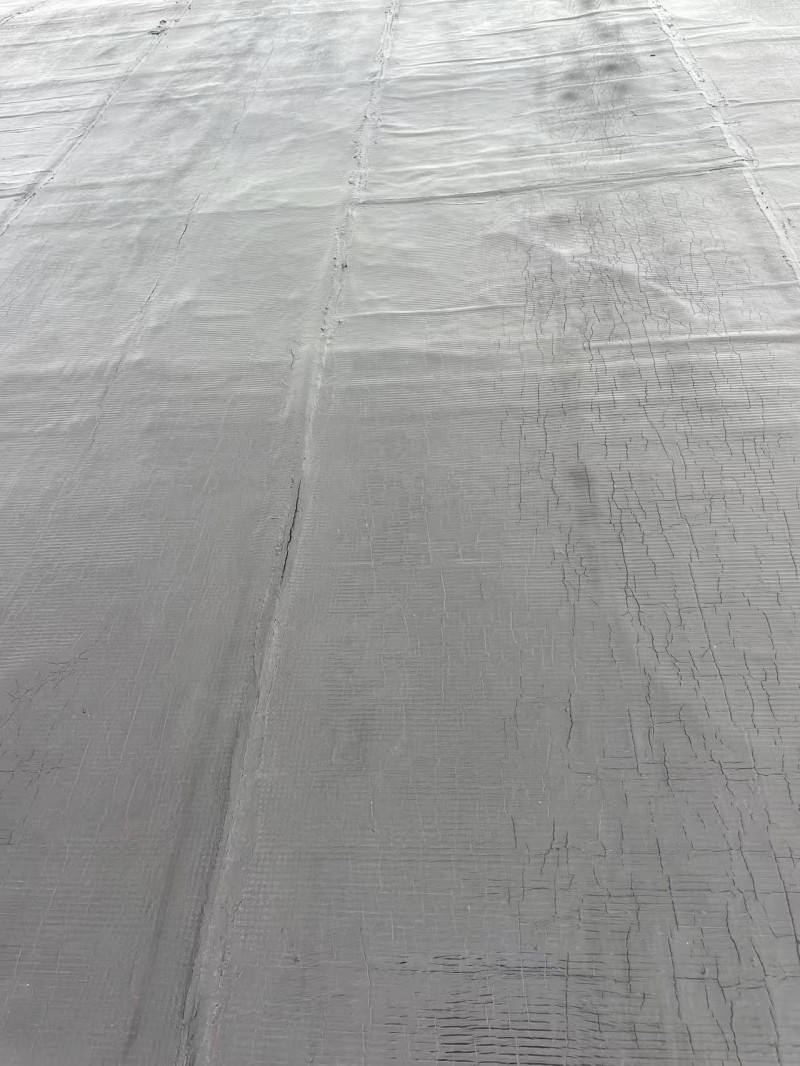

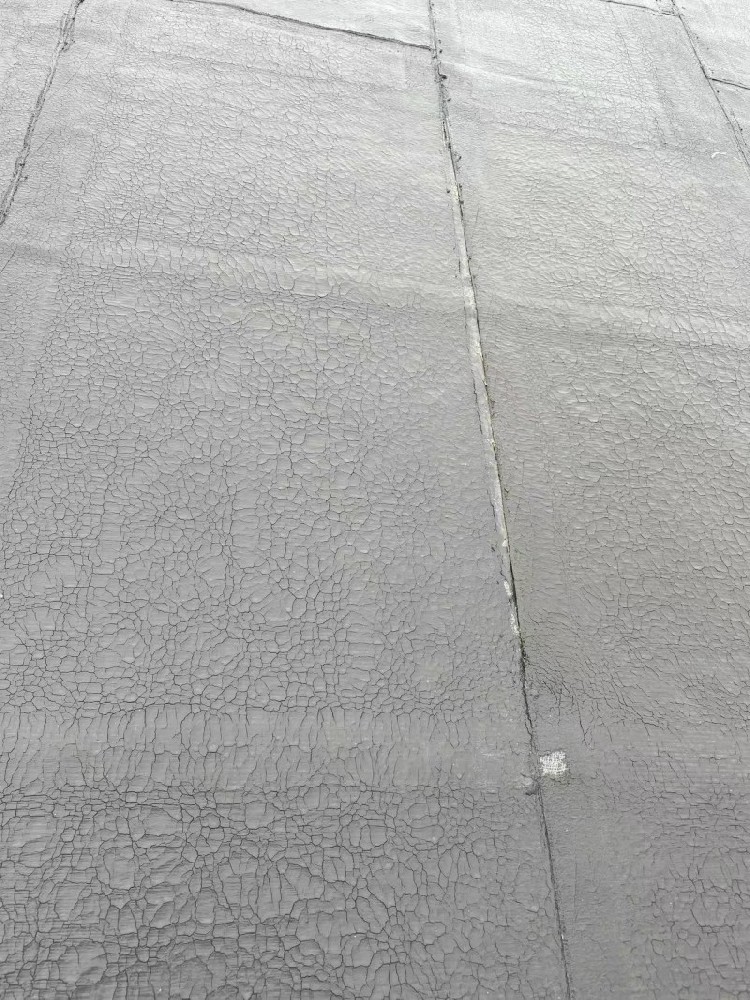

經(jīng)過對大量工業(yè)廠房的調(diào)研發(fā)現(xiàn)，傳統(tǒng)瀝青防水卷材在直接外露使用環(huán)境下，普遍在3-5年內(nèi)出現(xiàn)大面積龜裂，4-5年后開始出現(xiàn)滲漏，即使進行局部修補，也很快再次開裂，耐久性差強人意。這一問題在晝夜溫差大、紫外線強的地區(qū)尤為明顯。導(dǎo)致這一現(xiàn)象的主要原因是瀝青材料吸熱性強，在太陽直射下溫度變化劇烈，加速了材料老化過程。同時，廠房機械振動帶來的結(jié)構(gòu)微動，進一步加劇了防水層的疲勞損傷。
相較之下，SYR外露型無縫防水系統(tǒng)表現(xiàn)出了優(yōu)秀的耐久性能。經(jīng)過實際案例追蹤，超過90%的應(yīng)用項目在十年后仍然保持良好防水效果，無明顯龜裂現(xiàn)象。本文將從材料性能、施工工藝、技術(shù)原理和實際效果等方面深入分析，為什么SYR系統(tǒng)是混凝土廠房屋面防水修繕的更佳選擇。
盡管瀝青類防水卷材在建筑防水中應(yīng)用廣泛，但在工業(yè)廠房屋面直接外露使用的環(huán)境下，卻存在著諸多難以克服的技術(shù)缺陷。這些缺陷主要來源于材料本身的特性和工業(yè)廠房的特殊使用環(huán)境。
工業(yè)廠房屋面通常面積較大，周圍缺乏遮擋，防水層長期暴露在太陽直射下。瀝青材料具有強吸熱性，導(dǎo)致屋面溫度在夏季可達(dá)70-80℃甚至更高。高溫環(huán)境下，瀝青中的輕質(zhì)組分揮發(fā)，加速材料老化過程。同時，瀝青對紫外線極為敏感，在紫外線作用下會發(fā)生光氧化反應(yīng)，導(dǎo)致分子鏈斷裂，材料逐漸失去柔性和彈性。
值得注意的是，砂面和鋁箔面等傳統(tǒng)保護層對延緩老化作用有限。實測表明，在相同環(huán)境下，瀝青卷材屋面的溫度比SYR系統(tǒng)高出10℃以上。這種溫度差異不僅加速了材料老化，還增加了廠房內(nèi)部的降溫能耗。
工業(yè)廠房所處環(huán)境通常具有顯著的晝夜溫差，這種日復(fù)一日的熱脹冷縮使防水層承受著反復(fù)的溫度應(yīng)力。瀝青材料的膨脹系數(shù)與混凝土基層存在差異，這種差異進一步加劇了界面應(yīng)力。在季節(jié)性溫差變化中，屋面結(jié)構(gòu)還會產(chǎn)生更大的伸縮變形。
表：不同防水材料的溫度適應(yīng)性對比
| 材料類型 | 使用溫度范圍 | 低溫柔度 | 熱膨脹系數(shù) | 抗疲勞性能 |
|---|---|---|---|---|
| SBS改性瀝青卷材 | -20~80℃ | 一般 | 較大 | 較差 |
| 自粘瀝青卷材 | -20~80℃ | 一般 | 較大 | 差 |
| SYR防水系統(tǒng) | -30~90℃ | 優(yōu)異 | 小 | 優(yōu)良 |

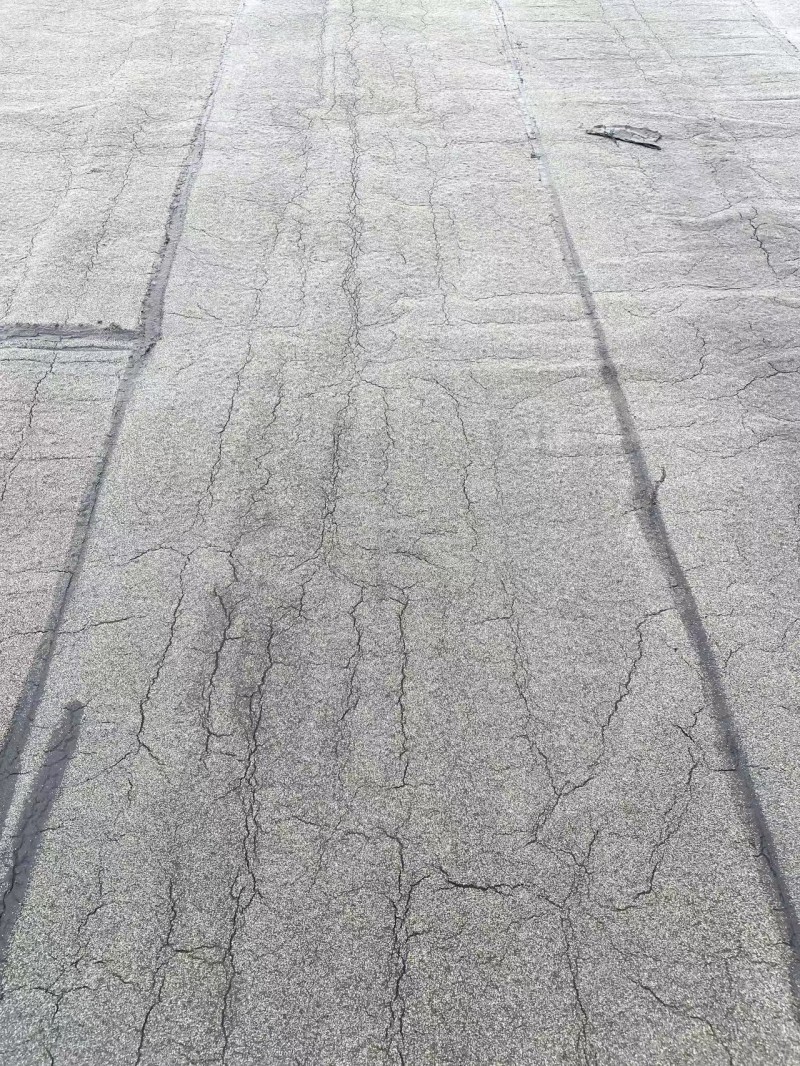

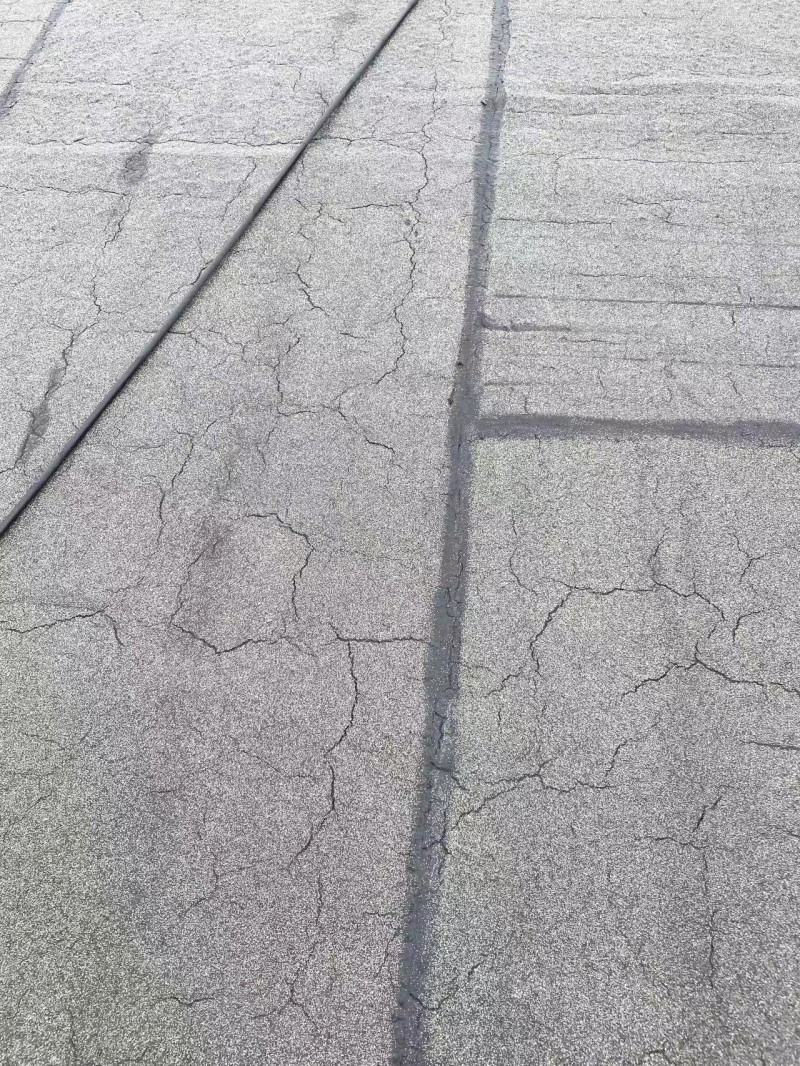

工業(yè)廠房內(nèi)部常有大型機械設(shè)備運行，產(chǎn)生的持續(xù)振動傳遞至屋面結(jié)構(gòu)。混凝土結(jié)構(gòu)在這種振動環(huán)境下會產(chǎn)生微裂縫和變形，傳統(tǒng)瀝青卷材缺乏足夠的延伸率來適應(yīng)這種變形，導(dǎo)致材料疲勞開裂。此外，混凝土基層固有的開裂趨勢也會傳遞給防水層，特別是在應(yīng)力集中的部位。

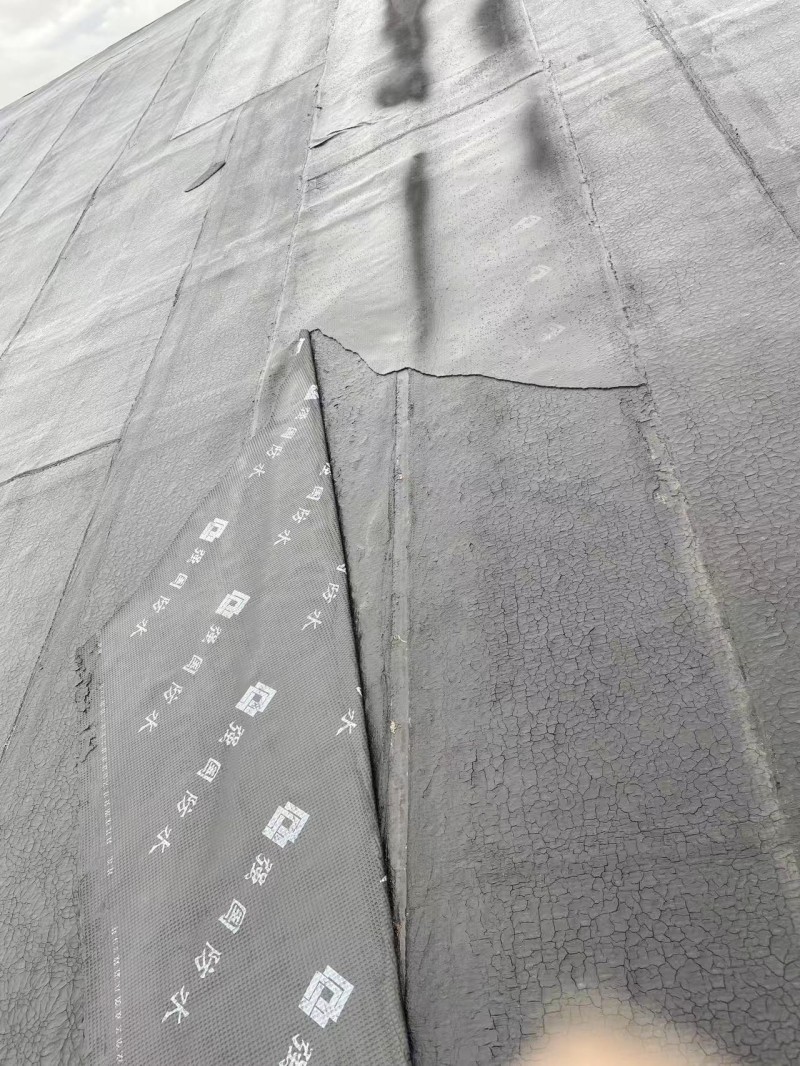

傳統(tǒng)瀝青卷材維修多采用"打補丁"方式，但新舊材料之間的粘結(jié)強度不足，往往導(dǎo)致滲漏復(fù)發(fā)。多次維修還會增加屋面荷載，造成結(jié)構(gòu)安全隱患。從生命周期成本分析，雖然瀝青卷材初次投入較低，但考慮其維修頻率和更換成本，5年內(nèi)的總成本往往超過了一次性投入更高的優(yōu)質(zhì)防水系統(tǒng)。

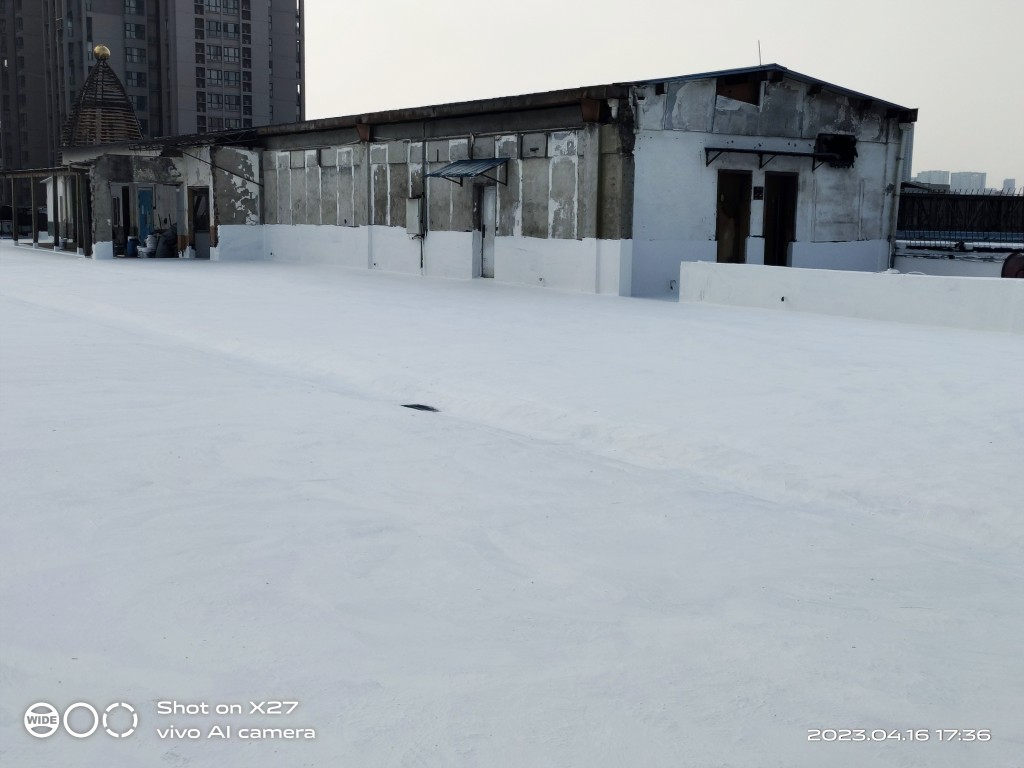

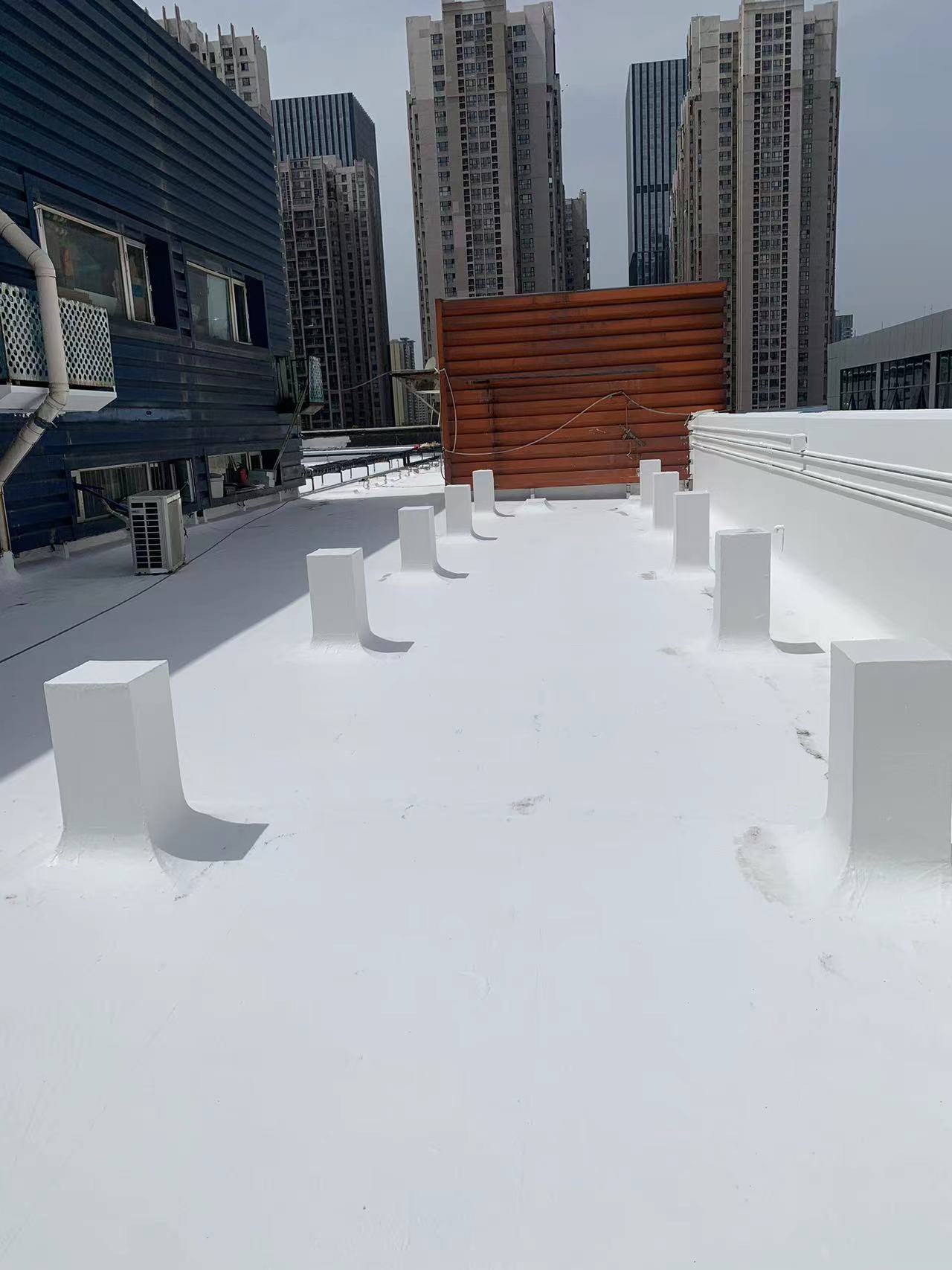

SYR外露型無縫防水系統(tǒng)是針對工業(yè)廠房屋面特殊環(huán)境研發(fā)的專項防水解決方案，其核心技術(shù)在于多層復(fù)合防護結(jié)構(gòu)和材料科學(xué)創(chuàng)新，有效克服了傳統(tǒng)瀝青卷材的固有缺陷。
SYR系統(tǒng)采用分層設(shè)計理念，每一層都有其特定的功能定位，多層復(fù)合形成一個完整的防護體系1：
基層處理：使用混凝土液體硬化劑滲透固化基層，提高混凝土表面強度和抗?jié)B性能，同時增強與后續(xù)防水層的粘結(jié)力。這一步驟至關(guān)重要，解決了基層強度不足導(dǎo)致的系統(tǒng)失效問題。
防水層：采用"一布三涂"工藝，將高性能聚合物防水涂料與專用縫織聚酯布復(fù)合施工。首層涂料滲透并初步成膜；鋪貼聚酯布增強抗拉強度和抗疲勞性能；中層和面層涂料充分浸潤聚酯布，形成連續(xù)無縫的防水膜層。
防護層：最外側(cè)涂刷SYR金屬屋面防水涂料，具有優(yōu)秀的耐候性、耐紫外線能力和紅外反射功能。這一層是整個系統(tǒng)長期耐久的關(guān)鍵保障。
SYR系統(tǒng)相比傳統(tǒng)瀝青卷材具有多重技術(shù)優(yōu)勢，這些優(yōu)勢直接解決了廠房屋面防水的痛點問題：
SYR系統(tǒng)表面涂層具有高熱反射率，能夠?qū)⒋蟛糠痔栞椛淠芰糠瓷浠卮髿庵校俏铡崪y數(shù)據(jù)顯示，在夏季高溫天氣，SYR屋面表面溫度比瀝青卷材屋面低10-15℃。這種溫差控制帶來了多重益處：首先，降低了材料熱老化速度；其次，減少了因溫度變化引起的脹縮應(yīng)力；最后，還降低了廠房內(nèi)部空調(diào)制冷能耗，可達(dá)15%-30%的節(jié)能效果。
"一布三涂"工藝形成的無縫防水膜能夠完全貼合基層表面，不存在傳統(tǒng)卷材接縫處的薄弱環(huán)節(jié)。同時，高分子聚合物涂料形成的膜層具有高的斷裂延伸率，能夠有效適應(yīng)基層振動、開裂產(chǎn)生的變形，不會因基層微裂縫而斷裂失效。
SYR系統(tǒng)的表面防護層含有耐紫外線組分和納米增強材料，能夠有效耐紫外線降解、酸雨侵蝕和大氣污染物的腐蝕。系統(tǒng)經(jīng)過-30℃低溫和80℃高溫循環(huán)測試，性能保持不變，適用于各種氣候條件，預(yù)期使用壽命可達(dá)10年以上。
SYR系統(tǒng)采用涂刷施工，無需明火作業(yè)，特別適合易燃易爆環(huán)境的工業(yè)廠房。同時，施工過程中無揮性有機物排放，對生產(chǎn)環(huán)境影響小，可在不影響正常生產(chǎn)的情況下進行施工。
表：SYR系統(tǒng)與傳統(tǒng)瀝青卷材性能對比
| 性能指標(biāo) | SBS改性瀝青卷材 | 自粘瀝青卷材 | SYR外露型無縫系統(tǒng) |
|---|---|---|---|
| 抗拉強度 | 中等(≥500N/50mm) | 較低 | 高(≥1.5MPa) |
| 延伸率 | 中等(30-50%) | 中等(20-40%) | 高(≥500%) |
| 低溫柔性 | -25℃無裂紋 | -20℃無裂紋 | -30℃無裂紋 |
| 耐熱性 | 90℃不流淌 | 80℃不流淌 | 120℃不流淌 |
| 紫外線抗性 | 差(需保護層) | 差(需保護層) | 優(yōu)良(可外露) |
| 使用壽命 | 5-8年(有保護層) | 3-5年(有保護層) | 10年以上(外露使用) |
SYR外露型無縫防水系統(tǒng)已在大量工業(yè)廠房項目中得到應(yīng)用，取得了顯著的技術(shù)效果和經(jīng)濟價值。以下是幾個典型案例的分析：
該產(chǎn)業(yè)園廠房為混凝土斜坡屋面，原有防水層為SBS改性瀝青卷材，投入使用3年后出現(xiàn)大面積滲漏，日均滲水點超過50處，嚴(yán)重影響正常生產(chǎn)。維修采用SYR無縫防水系統(tǒng)，施工面積達(dá)3萬平方米。
施工過程中，首先對基層進行全面處理，使用混凝土液體硬化劑增強基層密實度；然后采用"一布三涂"工藝完成防水層施工；最后涂刷SYR金屬屋面防水涂料作為防護層。整個工期45天，比傳統(tǒng)方法縮短30%。
項目完工后經(jīng)歷三個雨季考驗，實現(xiàn)零滲漏記錄，廠房維護成本降低70%以上。業(yè)主評價該系統(tǒng)不僅解決了滲漏問題，還顯著改善了廠房內(nèi)部熱環(huán)境，減少了空調(diào)能耗。
該園區(qū)廠房屋面因長期振動導(dǎo)致多次防水維修失敗。采用SYR系統(tǒng)后，其高彈性特性有效吸收了結(jié)構(gòu)振動能量，避免了材料疲勞開裂。經(jīng)過2年使用跟蹤，屋面完好無損，未見任何老化跡象。
該項目針對彩鋼瓦與混凝土結(jié)合部位的滲漏難題，采用SYR系統(tǒng)進行專項處理。系統(tǒng)優(yōu)秀的粘結(jié)性能和柔性密封特性，徹底解決了不同材料接縫處的滲漏問題。項目被評為"工業(yè)建筑防護示范工程"，至今使用5年無返修需求。
從全生命周期角度分析，SYR外露型無縫防水系統(tǒng)不僅技術(shù)性能優(yōu)越，在經(jīng)濟性和環(huán)保性方面也具有顯著優(yōu)勢。
雖然SYR系統(tǒng)的初始投資略高于傳統(tǒng)瀝青卷材（約高20-30%），但其長效服役特性大大降低了后續(xù)維修和更換成本。從10年周期計算，SYR系統(tǒng)的總成本反而比傳統(tǒng)方法低40%以上。
此外，SYR系統(tǒng)的熱反射功能能夠降低廠房內(nèi)部溫度3-5℃，減少空調(diào)制冷能耗15-30%。對于大型工業(yè)廠房，這意味著每年可節(jié)省數(shù)萬至數(shù)十萬元的能源費用。
工業(yè)廠房防水層的失效不僅影響生產(chǎn)，還可能引發(fā)電氣短路、設(shè)備損壞等安全事故。SYR系統(tǒng)的高可靠性和長效性提供了持續(xù)保障，避免了因滲漏引發(fā)的次生災(zāi)害。
同時，SYR系統(tǒng)的施工過程無需明火作業(yè)，減少了施工現(xiàn)場火災(zāi)隱患，特別適合石油化工、航空航天等對防火要求高的工業(yè)廠房。
SYR系統(tǒng)采用水性環(huán)保材料，VOC含量低，對環(huán)境友好。其長壽命特性減少了材料更換產(chǎn)生的建筑垃圾，符合綠色建筑和可持續(xù)發(fā)展理念。此外，系統(tǒng)的節(jié)能效果間接減少了碳排放，對環(huán)境產(chǎn)生積極影響。
基于上述分析，可以得出以下結(jié)論：
首先，傳統(tǒng)瀝青卷材直接外露使用于工業(yè)廠房屋面存在固有缺陷，包括熱老化、紫外線降解、溫度疲勞和振動不適應(yīng)等，導(dǎo)致其使用壽命短，維修頻率高，綜合經(jīng)濟效益差。
其次，SYR外露型無縫防水系統(tǒng)通過材料創(chuàng)新和系統(tǒng)設(shè)計，有效解決了傳統(tǒng)材料的缺陷：其熱反射特性降低了屋面溫度，減少了溫度應(yīng)力；無縫設(shè)計消除了接縫薄弱環(huán)節(jié)；高彈性適應(yīng)了結(jié)構(gòu)振動和變形；耐候?qū)犹峁┝碎L效紫外線防護。
最后，從全生命周期分析，SYR系統(tǒng)雖然初始投資較高，但因其長效性和節(jié)能效果，長期經(jīng)濟效益顯著，同時具有更好的安全性和環(huán)保性。
對于工業(yè)廠房業(yè)主，在選擇屋面防水修繕方案時，建議：
優(yōu)先選擇系統(tǒng)性解決方案，而非單一材料采購，確保各層次材料相容協(xié)同；
重視基層處理，基層質(zhì)量直接決定防水系統(tǒng)的最終效果和壽命；
考慮全生命周期成本，而非僅僅關(guān)注初始投資，長效防水系統(tǒng)總體更經(jīng)濟；
選擇專業(yè)施工隊伍，再好的材料也需要規(guī)范施工才能發(fā)揮效能，建議選擇具備防水專項資質(zhì)的施工團隊7；
建立定期維護制度，即使選擇了高性能防水系統(tǒng)，適當(dāng)?shù)木S護也能進一步延長使用壽命。
SYR外露型無縫防水系統(tǒng)代表了工業(yè)廠房屋面防水的發(fā)展方向，其技術(shù)優(yōu)勢和實際效果經(jīng)過了大量工程驗證，是混凝土結(jié)構(gòu)廠房屋面防水修繕的**選擇。隨著材料技術(shù)的不斷進步，未來還會有更多高性能防水系統(tǒng)出現(xiàn)，但系統(tǒng)化設(shè)計、多重防護和長效耐久仍將是永恒追求的目標(biāo)。
